Kao dobavljač transformatora od livene smole od amorfne legure, često primam upite od kupaca u vezi sa zahtjevima uzemljenja za ove bitne električne uređaje. Uzemljenje je kritičan aspekt instalacije i rada transformatora, osigurava sigurnost, štiti opremu i održava pouzdanost električnog sistema. U ovom postu na blogu ću se pozabaviti zahtjevima uzemljenja za transformatore od livene smole od amorfne legure, pružajući sveobuhvatno razumijevanje ove ključne teme.
Razumijevanje osnova uzemljenja
Uzemljenje, poznato i kao uzemljenje, je proces povezivanja električnog sistema ili opreme na uzemljenje. Ova konekcija obezbeđuje put niske otpornosti za protok električne struje u slučaju kvara, kao što je kratki spoj ili kvar izolacije. Pružajući siguran put struji kvara, uzemljenje pomaže u sprječavanju strujnog udara za osoblje i oštećenja opreme.
U kontekstu transformatora od livene smole od amorfne legure, uzemljenje ima nekoliko važnih funkcija:
- Sigurnost: Štiti osoblje od strujnog udara osiguravajući da svi izloženi provodni dijelovi transformatora budu na ili blizu potencijala zemlje.
- Zaštita opreme: Uzemljenje pomaže u zaštiti transformatora i druge povezane opreme od oštećenja uzrokovanih prenaponom zbog udara groma, kratkih spojeva ili drugih električnih kvarova.
- Stabilnost sistema: Odgovarajući sistem uzemljenja pomaže u održavanju stabilnosti električnog sistema obezbeđivanjem referentne tačke za napon i smanjenjem električne buke.
Zahtjevi uzemljenja za transformatore od livene smole od amorfne legure
1. Uzemljenje okvira
Okvir ili kućište transformatora od livene smole od amorfne legure mora biti uzemljeno. Ovo se obično postiže povezivanjem okvira sa sistemom elektroda za uzemljenje pomoću odgovarajućeg vodiča za uzemljenje. Provodnik za uzemljenje treba da ima dovoljan kapacitet da nosi maksimalnu struju kvara koja bi mogla teći u slučaju kvara.
Uzemljenje okvira pruža put struji kvara da teče do zemlje u slučaju da izolacija između dijelova pod naponom i okvira pokvari. Ovo pomaže u sprječavanju napona okvira, što bi moglo predstavljati ozbiljnu opasnost po sigurnost osoblja koje radi oko transformatora.
2. Neutralno uzemljenje
U trofaznom sistemu, neutralna tačka sekundarnog namotaja transformatora će možda morati da se uzemlji. Postoje različite metode neutralnog uzemljenja, uključujući čvrsto uzemljenje, otporno uzemljenje i uzemljenje reaktancije.
- Čvrsto uzemljenje: Kod čvrstog uzemljenja, neutralna tačka je direktno povezana sa sistemom elektroda za uzemljenje. Ova metoda obezbeđuje put niske impedancije za struju kvara, što pomaže u brzom otklanjanju greške. Međutim, to također može rezultirati visokim strujama kvara, što može uzrokovati oštećenje transformatora i druge opreme.
- Otporno uzemljenje: Otporno uzemljenje uključuje povezivanje otpornika između neutralne tačke i sistema elektroda za uzemljenje. Ovo ograničava struju kvara na siguran nivo, smanjujući opterećenje na transformatoru i drugoj opremi. Otporno uzemljenje se često koristi u sistemima u kojima je potrebno kontrolisati struju kvara kako bi se spriječilo oštećenje.
- Reaktansa uzemljenja: Reaktansa uzemljenja koristi prigušnicu umjesto otpornika da ograniči struju kvara. Ova metoda je manje uobičajena od otpornog uzemljenja, ali se može koristiti u specifičnim aplikacijama gdje su karakteristike reaktora prikladnije.
Izbor metode neutralnog uzemljenja zavisi od različitih faktora, kao što su tip električnog sistema, veličina transformatora i zahtevi za zaštitu od kvara i stabilnost sistema.
3. Sistem elektroda za uzemljenje
Odgovarajući sistem elektroda za uzemljenje je neophodan za efikasno uzemljenje transformatora od livene smole od amorfne legure. Sistem elektroda za uzemljenje se obično sastoji od jedne ili više elektroda za uzemljenje, kao što su šipke za uzemljenje, uzemljene ploče ili ukopani provodnici.
- Ground Rods: Štapovi za uzemljenje se obično koriste kao elektrode za uzemljenje. Obično su napravljeni od čelika obloženog bakrom ili čvrstog bakra i zabijaju se u zemlju do dovoljne dubine. Broj i razmak uzemljenja zavise od otpornosti tla i potrebnog otpora uzemljenja.
- Ground Plates: Ploče za uzemljenje su ravne metalne ploče koje su zakopane u zemlju. Oni pružaju veću površinu za kontakt sa tlom, što može pomoći u smanjenju otpora uzemljenja.
- Buried Conductors: Zakopani provodnici, kao što su bakarne trake ili žice, mogu se koristiti i kao elektrode za uzemljenje. Zakopani su u rov i povezani na sistem uzemljenja.
Sistem elektroda za uzemljenje treba da bude projektovan tako da postigne nizak otpor uzemljenja. Nizak otpor uzemljenja osigurava da struja kvara može lako teći do zemlje, smanjujući rizik od električnog udara i oštećenja opreme.
4. Vezivanje
Lijepljenje je proces povezivanja svih metalnih dijelova električnog sistema, uključujući okvir transformatora, vodove i drugu opremu, zajedno kako bi se osigurao električni kontinuitet. Lijepljenje pomaže u sprječavanju razlika u električnom potencijalu između metalnih dijelova, što može uzrokovati električni luk ili smetnje.
Svi metalni delovi povezani sa transformatorom od livene smole od amorfne legure, kao što su kućište transformatora, kontrolni paneli i nosači kablova, treba da budu povezani zajedno i za sistem elektroda za uzemljenje. Ovo pomaže u stvaranju jedne električne referentne tačke i smanjuje rizik od električnih opasnosti.
Faktori koji utječu na zahtjeve za uzemljenje
1. Lokacija i okoliš
Lokacija i okruženje na kojima je instaliran transformator od livene smole od amorfne legure mogu imati značajan uticaj na zahteve uzemljenja. Na primjer, u područjima s visokom otpornošću tla, kao što su kamena ili pješčana tla, može biti teže postići nisku otpornost uzemljenja. U takvim slučajevima mogu biti potrebne dodatne elektrode za uzemljenje ili posebne tehnike uzemljenja.
U priobalnim područjima ili područjima sa visokim nivoom vlage, elektrode za uzemljenje mogu biti podložnije koroziji. Stoga za elektrode i provodnike za uzemljenje treba koristiti materijale otporne na koroziju.
2. Napon sistema i struja kvara
Napon sistema i maksimalna struja kvara koja bi mogla teći u slučaju kvara također utiču na zahtjeve uzemljenja. Viši naponi sistema i veće struje kvara zahtijevaju veće provodnike za uzemljenje i robusnije sisteme elektroda za uzemljenje kako bi se osiguralo sigurno i efikasno uzemljenje.
3. Aplikacija
Primena transformatora od livene smole od amorfne legure takođe može uticati na zahteve uzemljenja. Na primjer, transformatori koji se koriste u osjetljivim elektronskim aplikacijama, kao što su centri za podatke ili medicinske ustanove, mogu zahtijevati strože uzemljenje kako bi se smanjila električna buka i osigurao pravilan rad opreme.
Naši proizvodi i njihovo uzemljenje

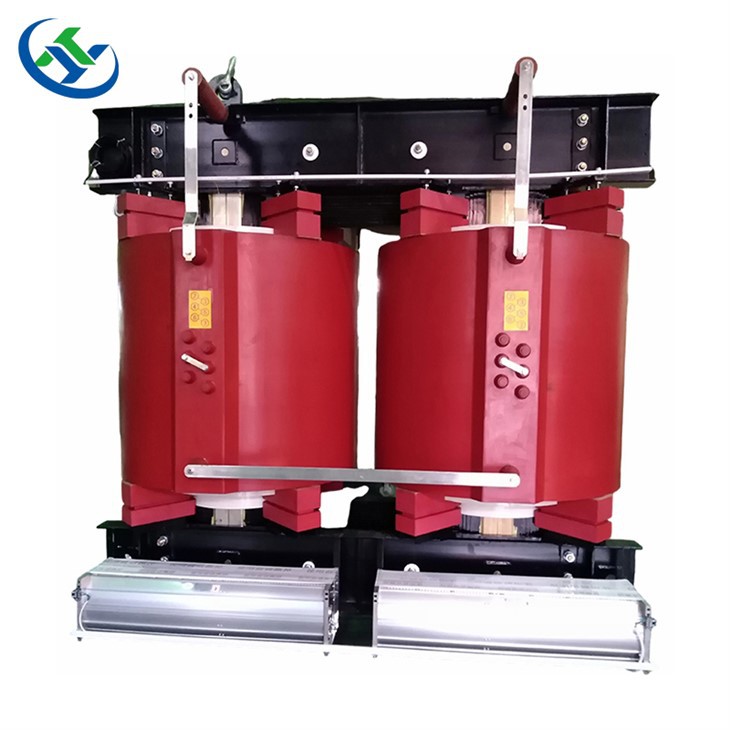

Kao dobavljač transformatora od livene smole od amorfne legure, nudimo niz proizvoda pogodnih za različite primjene, uključujućiTransformator od livene smole za železnicu,Suhi - izolacijski transformator pogona, iTransformator od livene smole za platformu za bušenje na moru.
Naši transformatori su dizajnirani i proizvedeni da zadovolje najviše standarde sigurnosti i performansi. Uzimamo u obzir zahtjeve za uzemljenje tokom procesa dizajna i proizvodnje kako bismo osigurali da su naši proizvodi pravilno uzemljeni i da pružaju pouzdan rad.
Na primjer, naš transformator od livene smole za željeznicu dizajniran je da izdrži teške uslove rada željezničkih sistema. Ima robustan sistem uzemljenja koji štiti od električnih kvarova i osigurava sigurnost putnika i željezničkog osoblja. Naš izolacijski transformator suvog tipa koristi se u industrijskim aplikacijama za izolaciju električnih pogona od napajanja. Dizajniran je sa odgovarajućim uzemljenjem kako bi se smanjio električni šum i smetnje, osiguravajući nesmetan rad pogona. A naš transformator od livene smole za platformu za bušenje na moru je dizajniran da radi u korozivnom i visokovlažnom okruženju platformi na moru. Koristi materijale za uzemljenje otporne na koroziju kako bi osigurao dugoročnu pouzdanost.
Kontaktirajte nas za nabavku i konsultacije
Ako ste na tržištu za transformatore od livene smole od amorfne legure i imate pitanja o zahtjevima za uzemljenje ili drugim aspektima naših proizvoda, mi smo tu da vam pomognemo. Naš tim stručnjaka može vam pružiti detaljne informacije o našim proizvodima, njihovim zahtjevima za uzemljenje i kako se mogu integrirati u vaš električni sistem.
Bilo da vam je potreban transformator za primenu na železnici, industrijski pogon ili platformu za bušenje na moru, imamo pravo rešenje za vas. Kontaktirajte nas danas da započnemo raspravu o nabavci i pronađemo najbolji transformator od livene smole od amorfne legure za vaše potrebe.
Reference
- IEEE Std 142 - 2007, “IEEE preporučena praksa za uzemljenje industrijskih i komercijalnih energetskih sistema”
- IEC 60364 - 5 - 54:2011, “Električne instalacije niskog napona – Dio 5 – 54: Izbor i postavljanje električne opreme – Uzemljenje i zaštitni provodnici”
- ANSI / NFPA 70 - 2020, “Nacionalni električni kodeks”
